Фурнитура для окон

 Окконная фурнитура. Схема фурнитуры

  • 1. Основной запор/запорный механизм
  • 2. Угловой переключатель
  • 3. Ножницы на створке (верхний механизм откидывания на створке)
  • 4. Ножницы на раме (верхний механизм откидывания на раме) с петлей
  • 5. Средний запор
  • 6. Нижняя петля на створке
  • 7. Нижняя петля на раме
  • 8. Верхняя петля на раме
  • 9. Поворотно-откидная ответная планка на раме
  • 10. Ответная планка на раме
  • 11. Блокировщик откидывания на створке (блокиратор неверного открывания)
  • 12. Блокировщик откидывания на раме (блокиратор неверного открывания)
  • 13. Дополнительные ножницы (опционально)

Надежность оконной и дверной конструкции, стабильность работы подвижных частей, удобство в эксплуатации и обслуживании - определяются совершенством фурнитуры и качеством сборки.

Монтаж фурнитуры

Обвязка - способ крепления элементов по периметру створки и рамы, который обеспечивает надежное запирание, оптимально распределяя нагрузки и компенсации воздействующих на оконную створку сил. Запирающие точки обвязки в полной комплектации находятся по всему периметру рамы и створки и управляются посредством всего одной ручки.

Упрощенные варианты обвязки могут иметь прижимные механизмы только на одной стороне, противоположной петлям.

Фурнитура по типам оконных конструкций

Оконная фурнитура европейских производителей нередко изготавливается в универсальном исполнении и одинаково хорошо подходит для современных пластиковых окон, деревянных и алюминиевых окон.

  1. Фурнитура для пластиковых окон ПВХ – особенности комплектации и производства;
  2. Фурнитура для деревянных окон в пропорции цена и качество;
  3. Фурнитура для алюминиевых окон - выбор профессионалов.

Важные характеристики современной фурнитуры

Фурнитурный паз

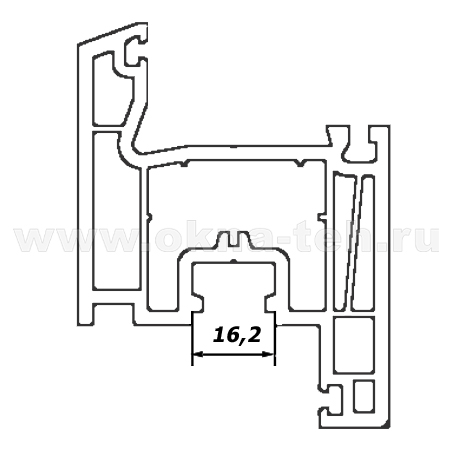

Паз в створке оконного профиля предназначенный для установки фурнитуры называется фурнитурным. Современные европейские пластиковые профили оснащены стандартным европазом под фурнитуру - 16 мм. Фактически размер фурнитурного паза - 16,2 мм (0,2 мм дается на припуски).

Фурнитурный паз, размер фурнитурного паза

Фурнитуру для окон выбирают также по типоразмеру фурнитурного паза. Различают два наиболее распространенных типоразмера фурнитурного паза: 12/20-9 и 12/20-13. Эти размеры показывают соотношение створочного и рамного профилей при закрытом положении створок. Подробно рассмотрим, что именно характеризуют эти параметры.


Фальцлюфт створки


Фурнитурный паз

Фальцлюфт (12 мм)  - это расстояние от фальца рамы до фальца створки, без учета глубины фурнитурного паза.

Ширина наплава / нахлеста (20 мм) - это расстояние от торца наплава створки до фальца створки.

Центр фурнитурного паза или ось фурнитуры ( 9 (13)) – это расстояние от оси фурнитурного паза створки до поверхности рамы (в помещении). От этого значения во многом зависит противовзломное свойство конструкции.

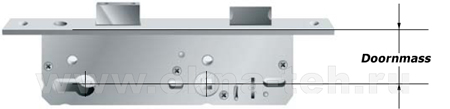

Дорнмасс (Doornmass) фурнитуры

Важной характеристикой фурнитуры является расстояние от фурнитурного паза до центра (оси) ручки. Этот параметр называется Дорнмасс. Особенно важен для дверных замков и запоров. В зависимости от типа замка/запора может иметь значения от 7,5 мм до 80 мм.

Дорнмасс (Doornmass)



Высота ручки фурнитуры

В некоторых случаях при изготолвении окон возникает необходимость расположения ручек на определенном (нестандартном) уровне от нижнего края створки.

Высота ручки в окне определяется расстоянием между центром отверстия под оконную ручку и нижним фальцем створки, именно это расстояние и есть "высота ручки фурнитуры".

Основные запоры, в которых расположено отверстие под управляющую рукоятку, бывают с переменным либо постоянным положением этого отверстия.

  1. При использовании основных запоров фурнитуры с постоянным расположением ручки, высота ручки определяется типоразмером запора, изменить высоту ручки не возможно.
  2. При использовании основных запоров фурнитуры с переменным положением ручки, есть возможность расположить ручку точно по середине створки, ниже или выше.
